"学海无涯，学无止尽。继HAZOP/LOPA/SIL验算之后，对小白工程师的另一个新的挑战大约是QRA了。QRA是什么？和HAZOP/LOPA/SIL这两者相比，是一回事吗？QRA用来解决什么问题？QRA相关的法规有哪些？谁来使用呢？怎么用呢？QRA输出结果是什么？有哪些辅助的软件工具？工程师们应当了解什么？充满好奇心的小白工程师们，想必有一连串类似的问题要问。下面我们就来为大家一一解析。"

NO.1 什么是QRA?

QRA是Quantitative Risk Assessment的缩写，直译为定量风险评估，顾名思义，使用量化的风险值决定风险是否可接受。如同HAZOP/LOPA/SIL，QRA也是风险评估的一种方法，但不同于LOPA的半定量分析，它与SIL计算有些相似之处，QRA属于量化风险分析，是一项复杂而广泛的研究，也是一项对软件依赖比较强的工作。

NO.2 QRA用来解决哪些问题？

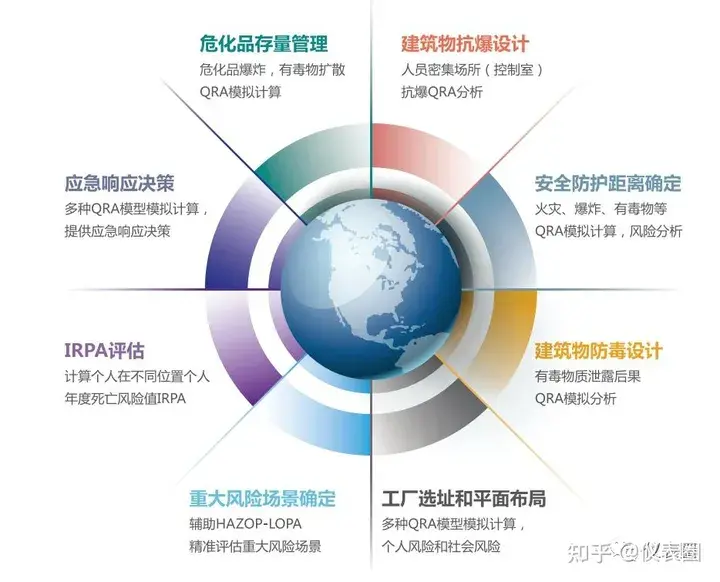

QRA技术大量应用于安全设计、安全评价、安全现状评估、土地规划、工程项目总体规划、应急预案辅助及事故后果模拟等领域，能对石油、化工等涉及危险化学品生产、储存的区域进行火灾、爆炸、泄漏、中毒等多种灾难事故后果和风险进行可视化模拟分析，集特定地点爆炸冲击波、火灾热辐射、毒性浓度影响、个人风险、社会风险、PLL、多米诺评估等多种功能于一体。具体来说，有如下的应用场景：

NO.3 QRA的相关法规有哪些？

根据法规的发布时间，执法检查频次及专家检查力度等多个维度，列出近年来的相关QRA法律法规：

NO.4 谁能参与QRA？

目前开展QRA的主要专业人员主要有：

1、化工设计院的工艺、安全、自控、结构专业人员

2、化工安全咨询、安全评价行业专家

3、化工企业安全管理人员，安全技术人员

4、科研机构专家，应急管理局监管人员等

NO.5 QRA是什么样的分析流程？

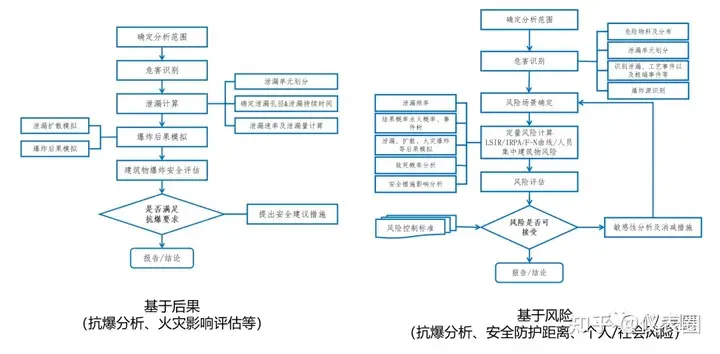

执行QRA的典型过程包括以下步骤：

一、确定分析范围

这一步的主要目标是确定分析对象，比如针对目前热门的抗爆评估，需要分析甲、乙类装置、操作温度超过闪点的丙类装置。针对外部防护距离评估，需要分析涉及甲、乙、丙类装置，有毒物料装置。

其他情况分析对象包括了其他涉及危险化学品的生产单元、生产活动和设备设施。

二、分析资料收集

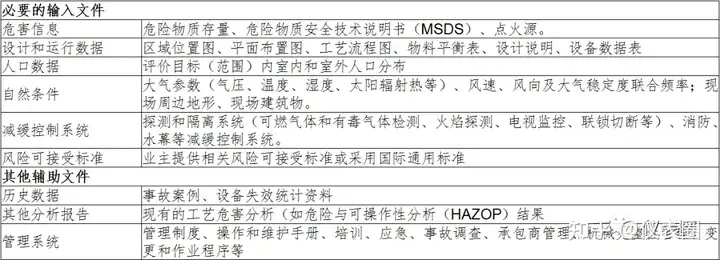

不同的QRA分析用途，以及不同的阶段，收集的资料是不同的，大体来说包含如下表格的数据。

三、危险辨识分析

这一步是对可能发生的可能事故的定性评论，基于以往的事故经验或必要的判断。常用的方法有：危险度评价法、设备选择数法、HAZOP、HAZID、LOPA、SCL、FMEA、WI、FTA等等。

四、泄露单元划分

石油化工过程定量风险评估应根据工艺流程图、工艺管道仪表流程图、系统隔离设施的设置情况和操作工况将分析对象划分为不同的泄漏单元。

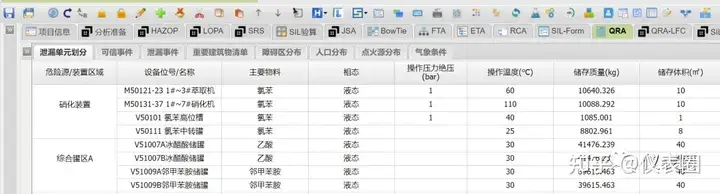

来自RiskCloud-QRA软件泄露单元划分截图

五、泄漏单元泄漏场景确定

六、泄露频率和可信事件

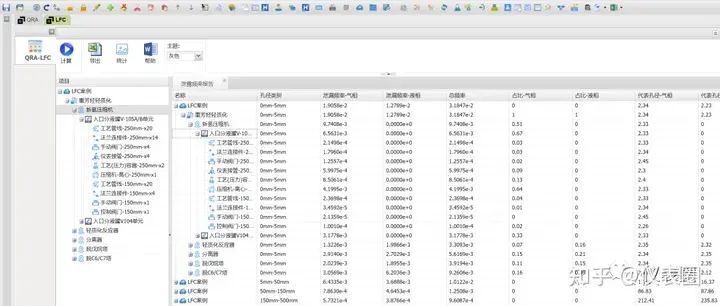

来自RiskCloud-LFC泄露频率计算软件截图

七、天气场景选择

后果模拟时不需要分白天晚上，风险模拟需要分白天晚上的天气场景。

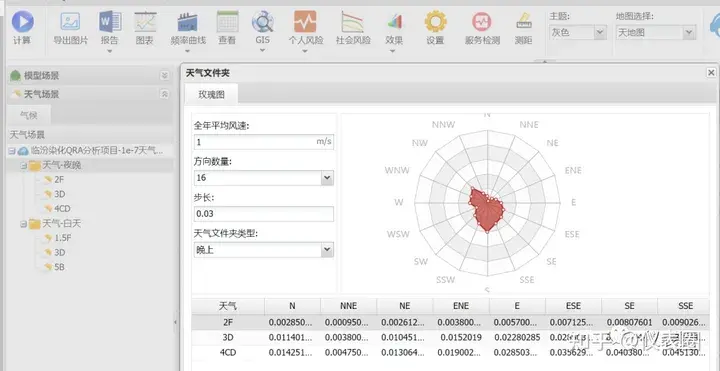

来自RiskCloud-QRA天气场景截图

八、爆炸阻塞区（障碍区）

VCE 计算应分析气云的受约束和受阻碍状况，可采用 TNO 多能法、BST模型、Shell- CAM 或者 CFD 方法等，不应采用 TNT 当量法计算气体爆炸。常用TNO多能法，TNO多能法需要识别爆炸阻塞区：

九、其他步骤

其他剩余流程还有阻塞区阻塞比确定、重要建筑物的确定（观测点的选择）、点火源、人口数据。NO.6

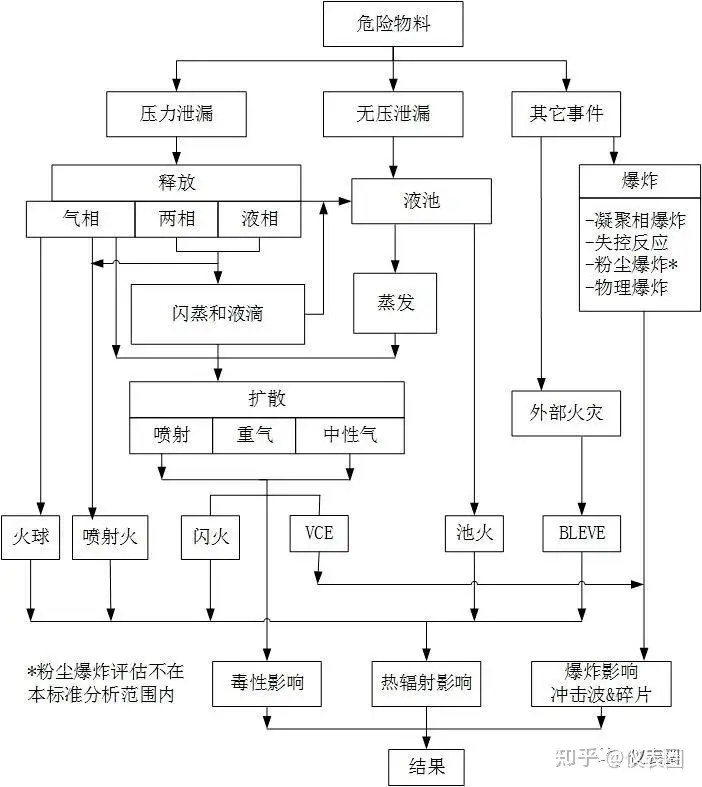

QRA结果QRA的计算结果主要有火灾（热辐射）、爆炸（超压）、毒性（浓度）如下图。

以RiskCloud-QRA软件输出结果为例，主要有：

一、图表结果

包含单个场景的泄漏、蒸发、扩散侧视图、扩散俯视图、扩散浓度对应距离、火灾热辐射半径、火灾热辐射对应距离、超压对应距离、超压影响半径、伤亡半径、超压超量曲线，F-N社会风险等。

来自RiskCloud-QRA图表结果

二、表格结果

包含不同场景的泄露速率、超压影响距离、爆炸超压对应后果、爆炸超压对应风险频率、热辐射影响距离、热辐射风险、建筑物爆炸安全评估表、多米诺半径、潜在生命损失PLL等。

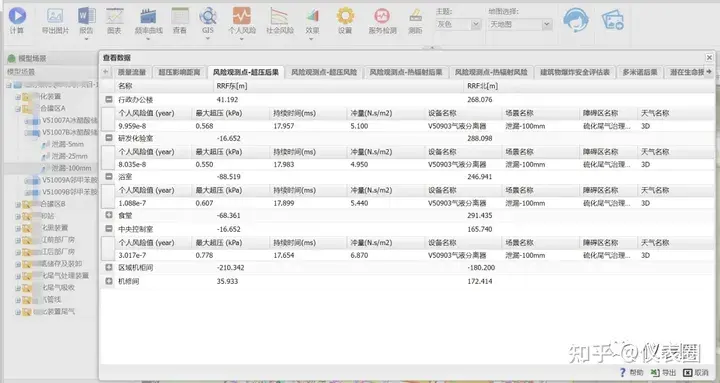

来自RiskCloud-QRA表格结果

三、GIS地图结果

包含单个场景的侧视图、俯视图、超压影响半径，热辐射半径，伤亡半径等。

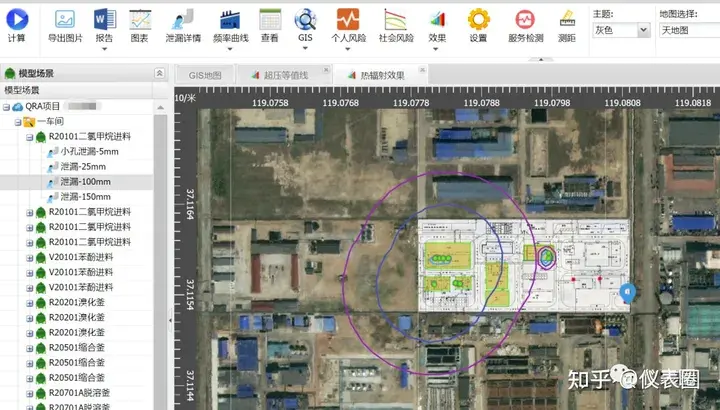

来自RiskCloud-QRA-GIS地图结果-热辐射

四、等值线结果

包含所有场景合并计算后的超压等值线、热辐射等值线、个人风险等值线、超压频率等值线、热辐射频率等值线。

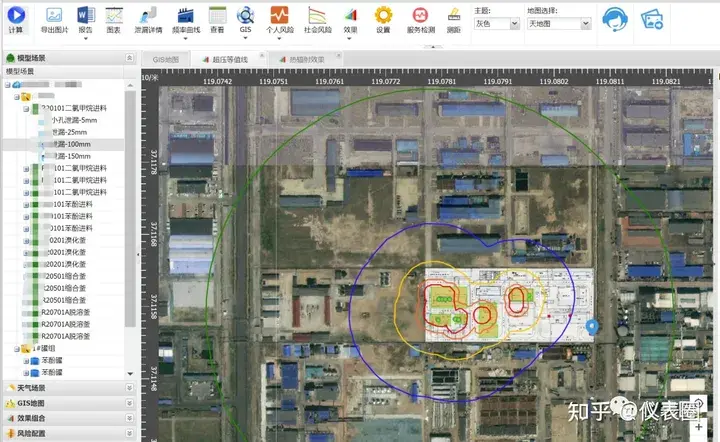

来自RiskCloud-QRA-所有场景合并后超压等值线

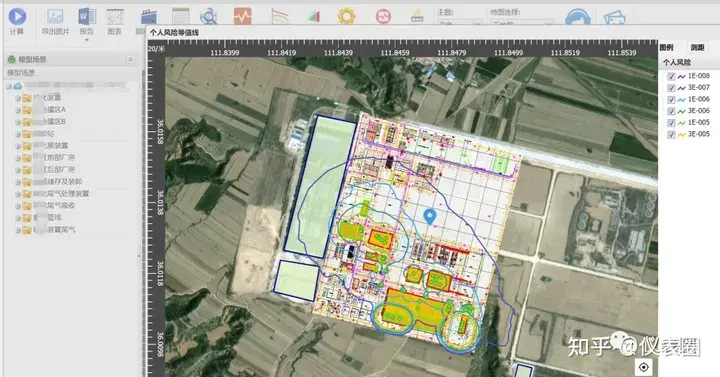

来自RiskCloud-QRA-个人风险等值线

五、分析报告

软件可输出一份完整的QRA报告。

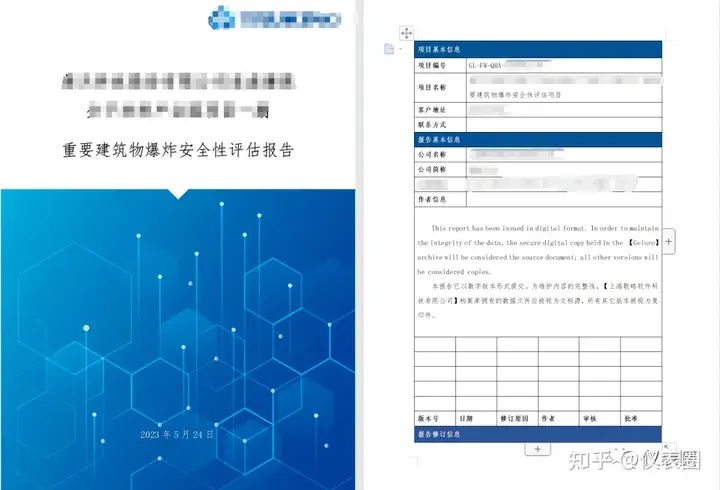

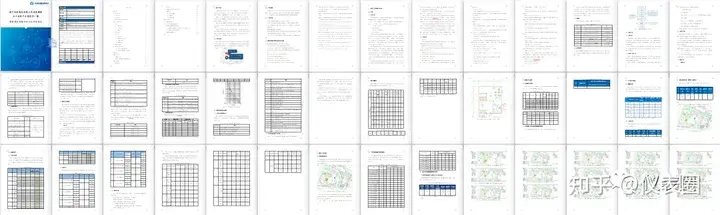

来自RiskCloud-QRA一键输出的QRA报告

NO.7

QRA软件工具QRA是极其项复杂且需要依赖众多模型的系统性工作，比如物料模型、泄露模型、扩散模型、爆炸模型、蒸发模型、火灾模型、风险模型等。

工程师们早就意识到借助于软件工具的帮助才能更加有效便捷准确应对繁琐的模型。

辅助定量风险分析软件，通过内嵌的模型模块，化学物质数据库，数据统计分析模块等，可准确、高效的进行计算及结果输出。

高端的QRA软件之所以难以研发，主要在于其大量运用了化学、热力学模型、物理守恒过程、微分和积分的联立求解、过程安全理论。比如刚性微分方程、随时间变化的空气传热、对流传热、太阳辐射、液池温度等重要过程、模型水平垂直动量、射流卷吸、近场卷吸、重气卷吸、远程卷吸、云团温度变化，云团密度变化、云团速度变化、中心线上升下降、触地等过程的数学与物理知识结合的求解。总之，需要数学、物理学、过程安全、热力学与软件专家共同长期研究。

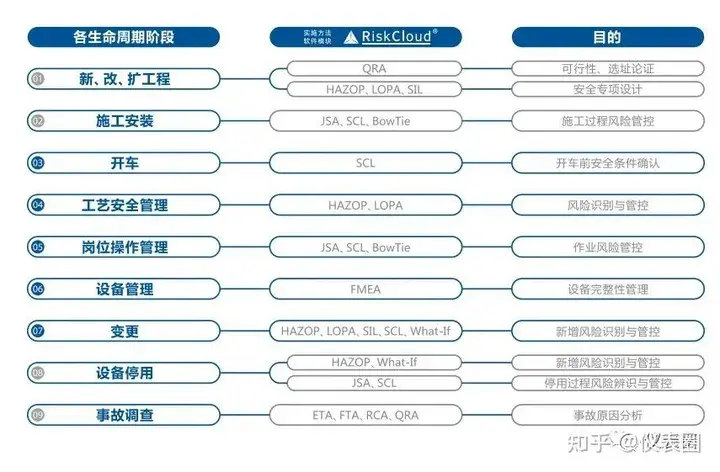

RiskCloud是上海歌略软件科技自主研发的拥有自主知识产权的集成了众多常用风险分析软件工具的工业安全风险分析工具平台，至今经历了10余年的研发沉淀，并于2015开始着手于研发QRA软件，2019年推出了第一版QRA软件后，并没有止步于此，进而继续大量投入研发经费，聘请物理学家、数学家、化工过程安全专家、热力学专家及软件专家。经过几年的实际客户应用反馈和不断的迭代开发，推出了业界领先的QRA软件，包含了如下特点：
